Hersteller: beroNet
Version: 16.13
Website des Herstellers: beronet.com

In dieser Anleitung gehen wir davon aus, dass der SIP Trunk mit einer ISDN-Telefonanlage betrieben werden soll, die über den S0-Bus an das Gateway angeschlossen ist. Ein passendes beroNet-Produkt wäre z.B. das Gateway BF4004S0box.

Konfigurationsschritte:

0. Vorbereitung
1. Allgemeine SIP-Einstellungen
2. SIP-Konto erstellen
3. Erweiterte Einstellungen im SIP-Konto
4. Hardware-Einstellungen
5. ISDN-Gruppen konfigurieren
6. Wählplan einrichten
7. Leistungsmerkmale

0. Vorbereitung

Anschlussparameter easybell

Die wichtigsten Anschluss-Parameter des easybell SIP Trunks können über das easybell-Kundenportal abgerufen werden und sind folgende:

  • SIP-Benutzername
  • SIP-Passwort
  • SIP-Registrar / Proxy / Domäne: sip.easybell.de
  • SIP-Transport-Protokoll ist ausschließlich: UDP

Bitte beachten Sie, dass Sie den GUI Modus des Gateways auf „Advanced“ stellen müssen.

SIP Stack LAN: allgemeine Einstellungen für SIP Konten
Einstellung der SIP Stacks bei beroNet

1. Allgemeine SIP-Einstellungen

Unter „SIP Stack LAN“ im Menü „SIP“ können Sie die allgemeinen Einstellungen für alle SIP-Konten anpassen, die Sie auf dem Gateway erstellen.

Die Standardkonfiguration ist wie folgt:

Die Standard-Konfiguration muss im Regelfall nicht geändert werden.

Je nachdem, wofür Sie das beroNet Gateway verwenden möchten, müssen Sie möglicherweise Portweiterleitungsregeln in Ihrem Router für den Bind-Port (5060) und den RTP-Portbereich (6000-7000) konfigurieren. In unserem Hilfebereich finden Sie weitere Informationen zur Konfiguration von Firewalls.

Hinweis: Beachten Sie bitte, dass sich Änderungen in diesem Menü auf jedes auf dem beroNet-Gateway konfigurierten SIP-Konten auswirken. Der Bind-Port und das SIP-Transportprotokoll können in jedem auf dem Gateway konfigurierten SIP-Peer definiert werden.

2. SIP-Konto erstellen

SIP-Trunk-Einstellungen mit Easybell-Server, UDP-Transport und IP-basierter Authentifizierung
Einstellungen eines SIP Kontos bei beroNet

Unter „SIP“ → „SIP“ erstellt man nun ein SIP-Konto für den SIP Trunk. Der Name ist frei wählbar, wir verwenden hier „SIP-Trunk“. Die Konto-Einstellungen sollten lauten:

  • SIP-Outbound-Proxy: sip.easybell.de
  • SIP-Registrar: sip.easybell.de
  • SIP-Domain: sip.easybell.de (optional, z.Zt. nicht notwendig)
  • Benutzer: easybell SIP-Benutzername (siehe Kundenportal)
  • Kennwort: easybell SIP-Passwort (siehe Kundenportal)

3. Erweiterte Einstellungen im SIP-Konto

SIP-Trunk-Header-Einstellungen mit benutzerdefinierten Feldern für Ziel, Quelle, PAI und Kontakt
Einstellungen für Header bei beroNet

Als nächstes gehen Sie in den SIP-Einstellungen zu dem Punkt „Headers“ und nehmen dort die folgenden Veränderungen vor:

  • Quell-Benutzer-Einstellung: account_username
  • Quell-Anzeigename-Einstellung: new_source

Erweiterte Einstellungen - Nummernformatierung

SIP-Einstellungen zur Nummernformatierung mit Vorwahlen, Präfixoptionen und Formatregeln für ein- und ausgehende Anrufe
Einstellungen für das Nummernformat bei beroNet

Anschließend wechseln Sie zum Reiter „Nummernformatierung“ und ändern dort den Punkt „SIP-Quellen-Einstellung“ auf „from_display“. Nun muss man noch die nationale Vorwahl (Ortsvorwahl), die internationale Vorwahl sowie den Internationalen Präfix definieren.

Als Beispiel hier Berlin mit der Ortsvorwahl 030:

  • Nationale Vorwahl: 30 (ohne führende 0)
  • Internationale Vorwahl: 49 (ohne führende 00)
  • Internationales Präfix: 00
  • Ziel- und Quellnummerformat: 00 (int) (nat) (num)
PSTN-Hardwareeinstellungen mit S2M-Port im NT-Modus und PTP-Protokoll
Einstellungen für Hardware-Modus bei beroNet

4. Hardware-Einstellungen

Die Hardware-Einstellungen finden sich in der Oberfläche unter „PSTN“ und dort unter „Hardware“.

Hier muss der S2M Port auf den Modus „NT“ gestellt werden (dies gilt auch für S-Anschlüsse):

5. ISDN-Gruppen konfigurieren

In der Weboberfläche unter „PSTN -> ISDN PRI“ lassen sich die ISDN-Gruppen konfigurieren. Hier muss man eine ISDN-Gruppe für den S2M-Port anlegen.

Der Gruppenname ist frei wählbar, kann aber der leichteren Zuordnung halber „TK-Anlage“ heißen.

Als Port wählt man die ISDN-Ports, die mit der TK-Anlage verbunden sind, aus.

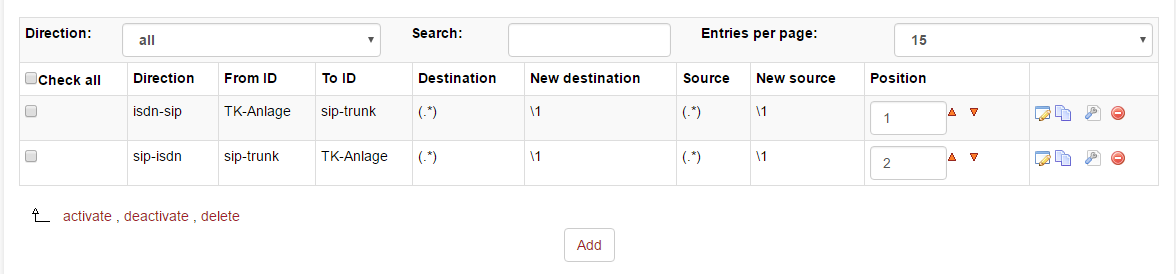

Dialplan-Oberfläche mit zwei Einträgen zur Verbindung von ISDN-Gruppen und SIP-Trunk in beide Richtungen
Einstellungen für Dialplans bei beroNet

6. Wählplan einrichten

Der Dialplan verschaltet die ISDN-Gruppen mit den SIP-Konten. Er wird unter „Wählplan“ in der Oberfläche konfiguriert. Für den Betrieb der TK-Anlage am easybell SIP Trunk sind nur zwei Dialplan-Einträge nötig:

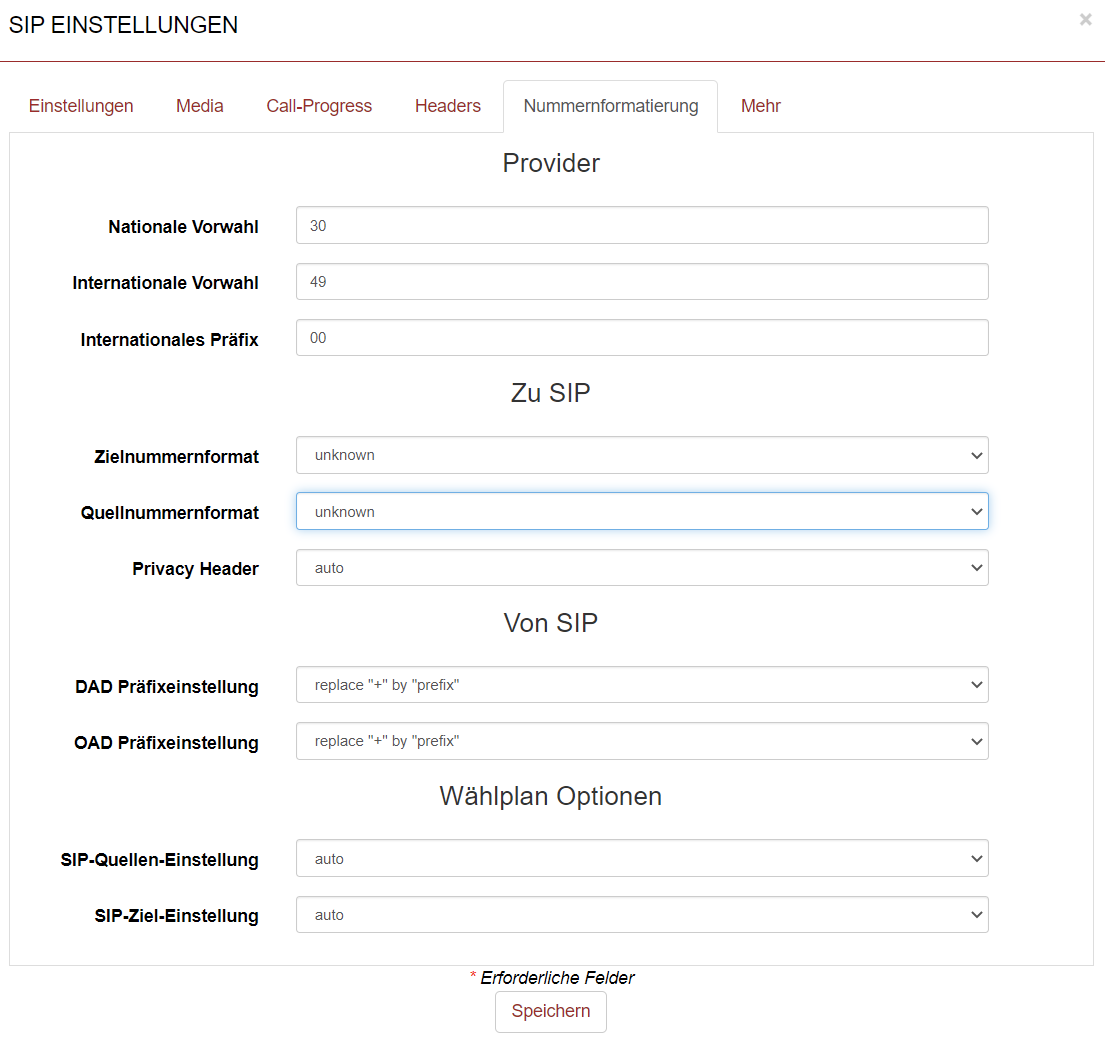

SIP-Einstellungen mit unbekanntem Nummernformat und Präfixoptionen für CLIR und Fax-Kompatibilität
Einstellung für Rufnummernunterdrückung (CLIR) anpassen

7. Leistungsmerkmale

FAX

easybell unterstützt Fax sowohl über G.711 als auch T.38. Beide Varianten funktionieren bei genügend Bandbreite ausreichend stabil, um wenigstens 20 Seiten Text und Bilder sauber zu übertragen.

CLIP / CLIP no screening

Die CLIP wird bei easybell aus den SIP-Headern standardmäßig aus dem „From Display Part“ ausgelesen. Wenn Sie dies ändern wollen, können Sie im easybell Kundenportal festlegen, in welchen Feld die CLIP übertragen werden soll. Fragen dazu beantwortet unser Hilfeartikel „CLIP no screening richtig konfigurieren“.

CLIR

Für eine fallweise Rufnummernunterdrückung muss vor der Rufnummer folgende Zeichenfolge gewählt werden: *31*

Außerdem müssen die Einstellungen unter „Nummernformatierung“ / „zu SIP“ wie folgt geändert werden:

Zielnummernformat: unknown
Quellnummernformat: unknown

Zurück Drucken

Stand: 10. Januar 2025
